頻率：40KHz

功率：800W

振幅增益：1:1.8

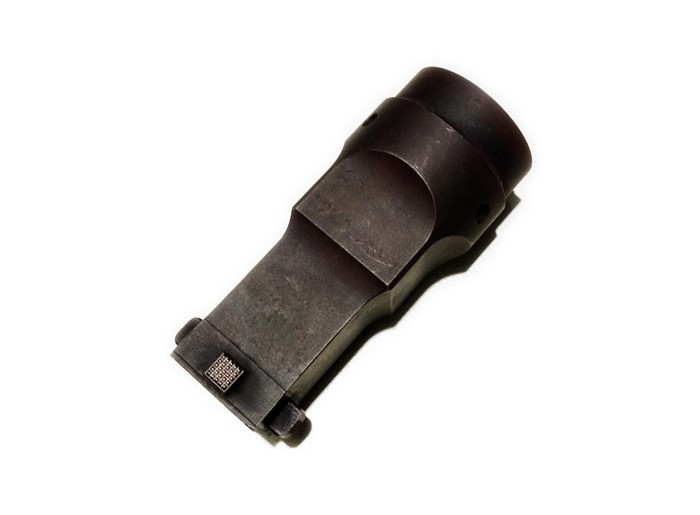

鈦合金焊頭

韌性高、硬度高、熱傳導性極佳，抗應力能力強，機械加工性能適中。是較鎂鋁合金更耐用更耐磨的一種高檔超聲波焊頭。廣泛應用用于汽車、醫療、電子、家電、無紡布加工等多種行業，是高應力、連續超聲、潔靜環境、高耐用性等多種復雜應用的首選材料；成本比鎂鋁合金高。

超聲波焊頭優劣的重要條件：

 超聲波焊頭振幅

振幅是焊接中一個關鍵參數，振幅不夠就會熔接不上或是熔接強度差，振幅過高就會使原材料表面出現燙傷、塑件結構被破壞等使得強度變差。焊頭振幅設計輸出大小是否達到、焊接面振幅分布均勻度是衡量一個焊頭好壞的關鍵因素。好的焊頭設計帶來最佳的振動效果和更長的使用壽命。

超聲波焊頭頻率

焊接機工作頻率主要由換能器、調幅器、和焊頭三者（簡稱超聲波三聯組）的機械共振頻率決定，發生器根據三聯組共振頻率進行自動頻率諧調，使發生器工作輸出頻率與三聯組頻率保持一致。以20KHz為例，自動頻率追頻范圍±0.5 KHz，三聯組共振頻率只要是在此范圍內，發生器均能正常工作。

不同廠家換能器與調幅器出廠默認頻率存在偏差，新焊頭需嚴格按照超聲波設備廠家的諧振頻率稍作修改。以20KHz 焊頭，焊頭頻率會控制19.90—20.10KHz中心頻率段。

超聲波焊頭功率損失

換能器、調幅器、焊頭在使用時，三者之間被兩顆機米螺絲鎖緊在一起。兩兩端面相接觸,接觸面振幅最大，應力最小。當焊頭設計或制造不合理時，超聲手動測試時就會引起異常的嘯叫聲，三聯組本體生熱發燙，導致功率損失偏高，當功率損失超設備總功率輸出的5%或以上時，我們判定此時三聯組不適合使用，需要作進一步的檢測，已確認是因裝配鎖緊力不夠，還是因焊頭、調幅器、換能器中哪個零件損壞。

常用于汽車電子、數碼電池、電子電器等產品中銅、鋁和其他有色金屬的小型焊接應用。

經典應用：小型數碼鋰電池極耳焊接
