圖解超聲波發生器、換能器、調幅器、模具的功能

圖解超聲波發生器、換能器、調幅器、模具的功能(如圖)：

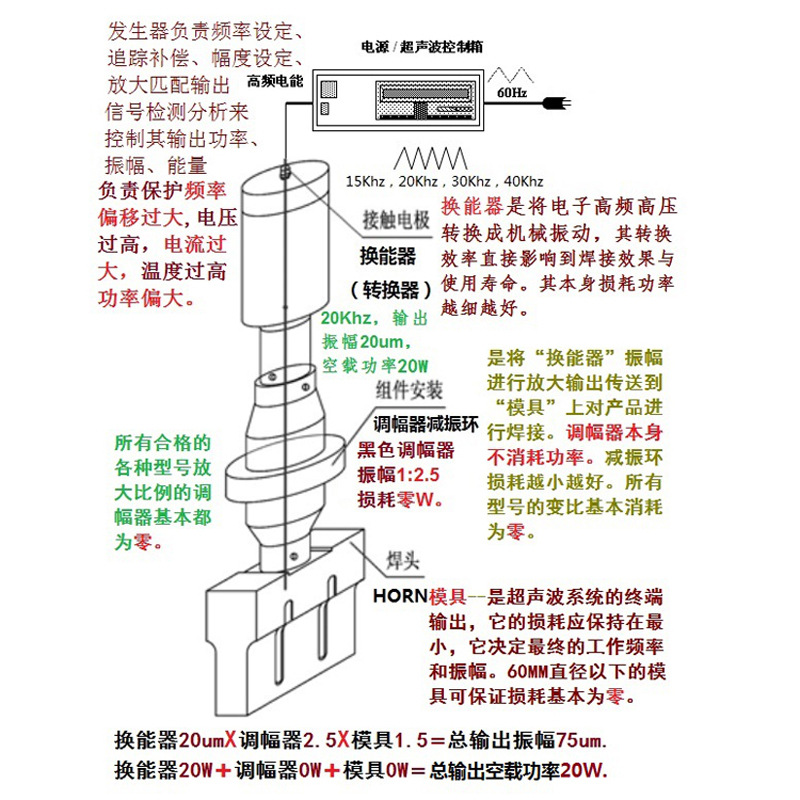

第一張是金屬焊接系統圖，

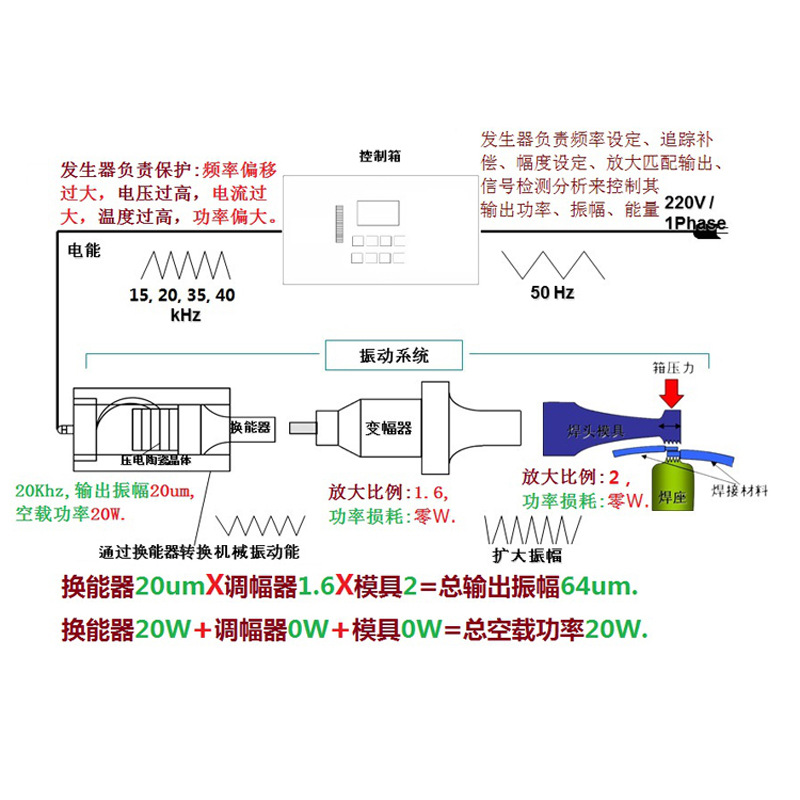

第二張是塑料焊接系統圖（不含程序與機架）

從上面2張圖可以看出：

1；換能器是整個超聲波系統的核心部件；負責將高頻高壓轉換成機械振動能。

  容易損壞原因：（空載功耗大與材料質量差。）

2；發生器負責功率輸出和各器件保護（包含控制程序）。

  容易損壞原因：（自身質量與保護功能問題。）

3；調幅器負責振幅放大。容易損壞原因：（空載損耗大及鋁合金材質）。

4；模具負責壓焊產品（終端輸出，振幅最大，決定整個系統的工作頻率）。在整個系統里面是最容易損壞的部件。容易損壞原因：材料及制造工藝（聲波發抖，發燙，最常見的是空載功率損耗大）。

當模具設計制造技術不精會出現（頻率偏差大，聲波發抖，發燙，最常見的是空載功率損耗大）導致其它部件超負荷不良狀態工作（帶病超負荷工作）。當只有達到參數偏差上限時才會觸發系統保護報警（警示：在各部件參數偏差太大但并沒有達到保護上限的情況下是不會觸發保護系統的）。如果在這樣的情況下長時間工作會加快的縮短整個系統使用壽命，甚至在發生器保護不及時會直接損壞整個系統任何一個部件（模具開裂，其次是鋁合金調幅器,鋁合金換能器,最后才是發生器損壞）。

優化建議：

1，保證功耗在最低的最健康的狀態下工作，

2，調幅器是振幅放大器件（像功放機一樣）（最好選擇鈦合金材料的），

3，優化振幅的重新組合；換能器，鈦合金調幅器，模具更耐用。

   一般：換能器20umX調幅器2.5倍X模具（HORN）1.5倍=總輸出振幅75um.

   最優：換能器15umX調幅器5.0倍X模具（HORN）1.0倍=總輸出振幅75um.

總結:發生器是(糧草),控制程序是(元帥),換能器是(將軍),調幅器是(戰士),模具是(武器).

所有部件的空載功耗（即自身消耗的功率）越小越好，超過范圍越大破壞性越大。換能器為有源器件需要消耗一定功率才能讓自己起振，越小質量越好。調幅器為振幅放大傳送器件，合格的調幅器基本不消耗功率。模具放大傳送器件，在模具直徑小于60mm基本不消耗功率。隨著模具加大，損耗功率也慢慢的增加，所以模具的損耗功率越小越好。保證模具在良好的工作狀態，才能使模具使用壽命更長。
