上模具重量：55kg

驅動板尺寸：長1040mm*寬520mm

臺面和振動頭距離：735mm

工作臺面尺寸：長1400mm*寬600mm

臺面行程：500mm

臺面移動速度：250mm/s(最大）

最大熔接壓力：18.5KN

安全門開啟尺寸：寬1500mm 高745mm

焊接面積：280c㎡

振       幅：0.7-1.8mm

振動頻率：190-240Hz

輸出功率：18.5KW

電       壓：380V  3相

氣       壓：0.6~0.8Mpa

系統控制：西門子

觸  摸 屏： Kinco

熔接方式：時間模式 深度模式

儲存結果：80個

焊接結果分析：合格、不良

整機尺寸：長2705mm*寬1286mm*高2290mm

總機重量：5500kg

工作環境溫度：0-50℃

控制語言：中文、英文

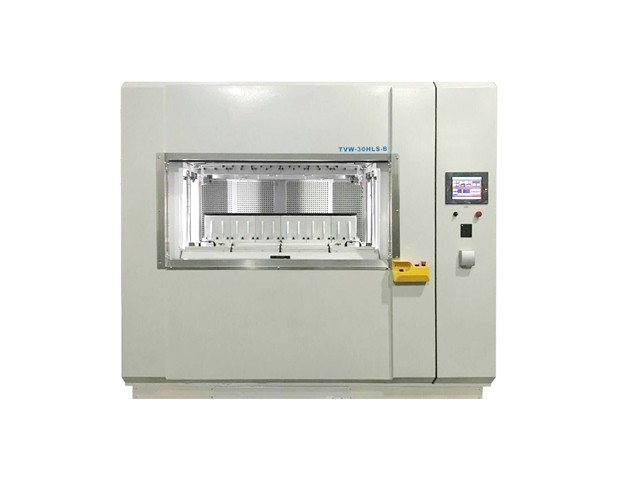

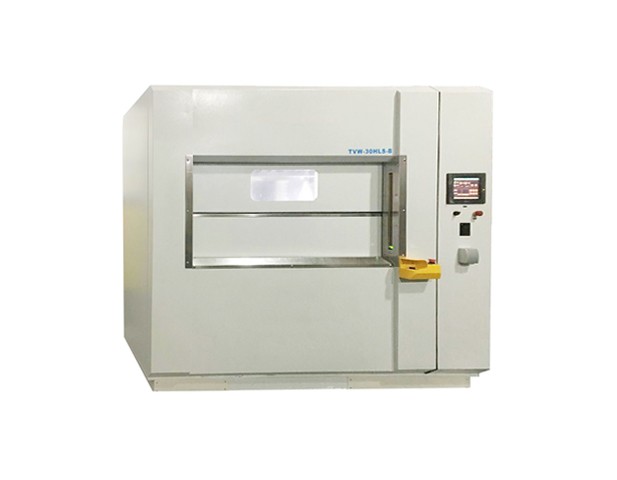

專用于焊接大型不規則形狀塑料工件的塑料焊接設備

可焊接多種熱塑性焊接材料

設備可以焊接最大長1000*500寬毫米的大型工件，以及多種較小尺寸塑料工件

設備振動頻率240Hz，最大振幅1.8毫米，配備18.5KW功率源

擁有時間、距離多種焊接模式

擁有產品焊接品質自動判斷窗口加報警提示功能

擁有80組焊接參數儲存與調用功能

靈活的電磁式機電振動頭，沒有產生摩損的軸承面，不需要潤滑

閉合回路電路設計，頻率自動諧調，實現模具承載量靈活多變

振幅輸出穩定，確保產品焊接穩定性

多段壓力控制功能

多段距離速度調節功能

液壓驅動系統，最大升降速度可達250毫米/秒

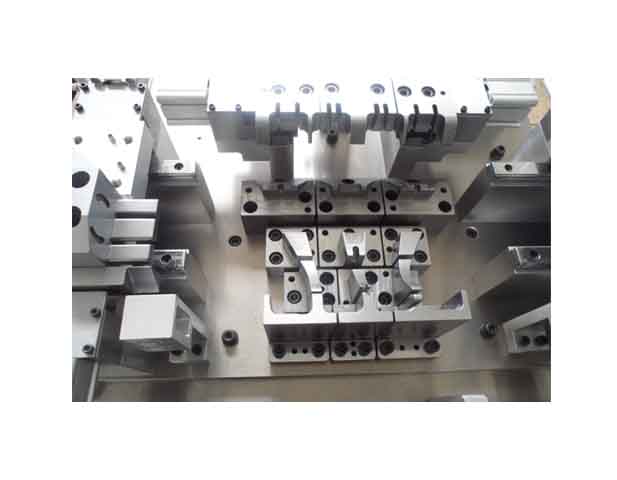

快速定位鎖緊螺栓，方便快捷安裝切換工裝夾具

獨立的真空吸氣系統

觸摸屏人機互動界面

高強度鋼結構焊接框架，支撐起設備高強度結構穩定性

機身采用高強度鈑金制作，內壁均鋪有隔音材料，工作噪音<80分貝

采用品牌電子、氣動、液壓、控制元件

功率源與控制電路被獨立按放在標準的安全的電氣柜內

超大自動安全門，可以便捷的進行模具調試、投備維護保養

照明光源增加了設備內部工作區域的能見度

單起動按鈕增加設備操控安全性

常被運用于焊接大型不規則形狀的塑料件

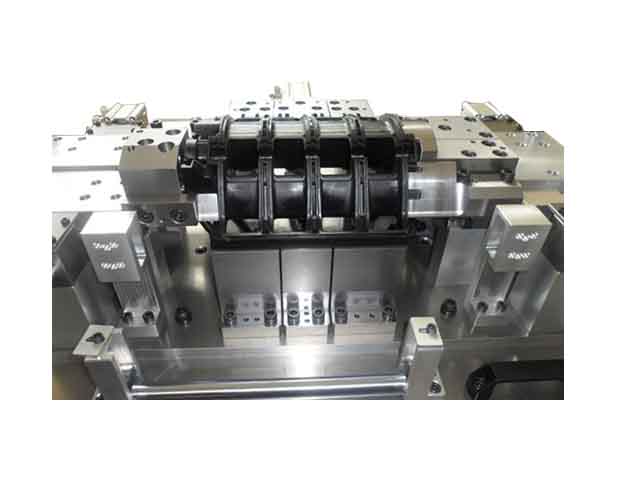

如汽車發動機進氣歧管、汽車塑料尾燈、汽車霧燈、汽車儀表盤、洗衣機水道、馬桶塑料墊圈、儀器儀表等零部件的焊接
